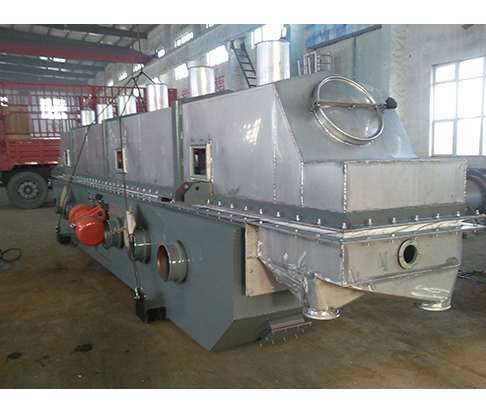

大型振動流化床振動流化床干燥機，是一種強化的有特殊用途的干燥裝置，它通常是物料最終干燥之用。由于在干燥過程中由機械振動幫助物料流化，不僅有利于邊界層湍流，強化穿熱傳質，而且還確保了干燥設備在相對穩定流力學條件下工作。這種設備除具有很好干燥功能之外，還能根據工藝需要附有物料造粒、冷卻、篩分和輸送等工藝。目前已在制糖、醫藥、化肥、化工、塑料、乳品、鹽業、和礦冶等工業部門得到廣泛應用。這項技術基本成熟，并已形成了系列化。

    目前國內許多制造商對空氣處理單元的配置為：初效過濾器—電加熱（或蒸汽加熱）—風機—中效過濾器—流化床干燥機，就這樣簡單。顯然，這與用戶的需求有極大的關系，用戶提出的要求低，則制造商的配置也低，這里我們僅以GEA的制粒聯動線中的流化床為例，來談?wù)勁渲门c節能的關系?？諝馓幚韱卧呐渲煤蛥?shù)要求：

    （1）進風溫濕度可調節至工藝要求的參數范圍，t為80℃、RH為20%；

    （2）冷凍水降溫除濕，盤管采用銅管、鋁肋片式，冷凍水采用工藝?yán)鋬鏊到y(tǒng)的冷凍水，溫度7～12℃；

    （3）加熱器熱源為工業蒸汽，應注明壓力、溫度耗量要求；

    （4）過濾器采用（G4+F8+H13）三級過濾，H13需進行PAO檢漏測試、驗證，說明檢測、更換的時間；

    （5）箱體要求：中高效后內壁為不銹鋼板，中高效前為鍍鋅鋼板，壁板具有保溫防冷卻功能；

    褐煤進入第一腔室時含水量高，即參振重量最大，對結構的強度要求也最高，故結構強度的分析采用第一腔室作為模型，采用第一腔室的參數作為邊界條件。第一腔室采用雙質體隔振彈簧用來減振，上下箱體用軟連接進行連接，下箱體采用槽鋼組成的框架式結構增加系統強度與剛度，分布板布置在一組回字鋼上，篩面傾角1°，采用雙軸式慣性激振方式，電機帶動偏心輪轉動使下箱體作直線振動。大型振動流化床
